Kärcher Futuretech xTP Trailer Plattform

Weltneuheit:
xTP Trailer-Plattform auf der Interschutz 2026

Kärcher Futuretech entwickelt erfolgreich mobile Infrastruktur für zivile und defensive Zwecke – Lösungen, die reale und langfristige Auswirkungen auf Sicherheit und Stabilität haben. Auf der Weltleitmesse für Feuerwehr, Rettungswesen und Bevölkerungsschutz wurde als Weltneuheit die xTP Trailer-Plattform für vielfältige Einsatzzwecke vorgestellt In diesem Projekt waren wir bereits sehr früh eingebunden, noch in der Findungsphase für die technische Konzeption. Die Optimierung von Arbeitsabläufen, Staumöglichkeiten, Klimatisierung, Beleuchtung und Formgebung im Dialog mit Konstruktion und Projektsteuerung gehörten zu unseren Aufgaben.
Kärcher Futuretech successfully develops mobile infrastructure for civilian and defense purposes—solutions that have a real and long-term impact on security and stability. At the world’s leading trade fair for firefighting, emergency medical services, and civil protection, the xTP trailer platform—designed for a wide range of applications—was unveiled as a world first. We were involved in this project from the very beginning, even during the exploratory phase of the technical design. Our responsibilities included optimizing workflows, storage solutions, climate control, lighting, and design in collaboration with the engineering and project management teams.

Eine kurze Übersicht der Möglichkeiten / A brief overview of the options:

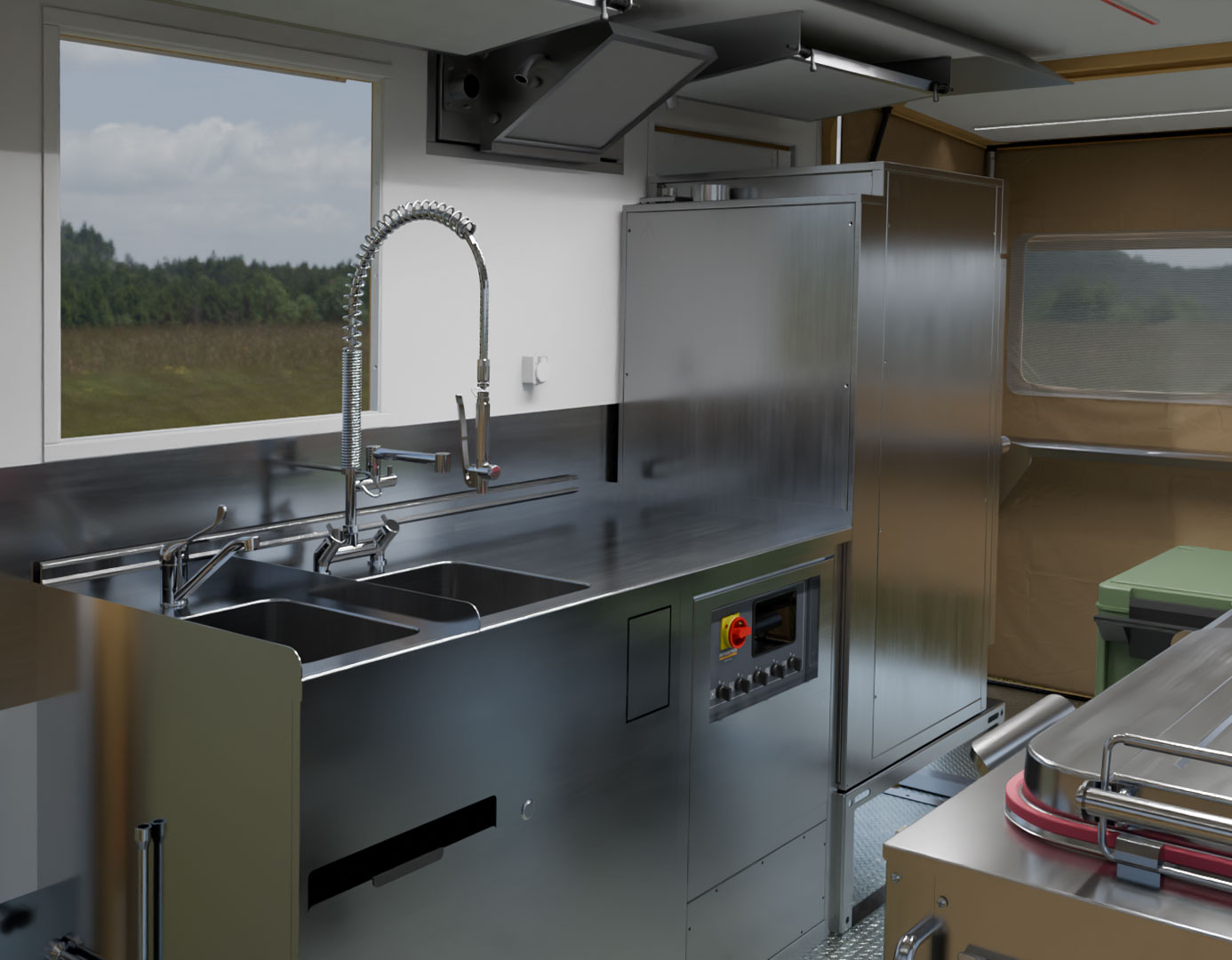

Die Idee hinter dem Projekt ist eine multifunktionale Plattform für verschiedene Einsatzzwecke. Das erste ausentwickelte Konzept war, die Vorteile einer Container-Küche mit denen einer modularen Feldküche zu verbinden. Für die benötigte Innenausstattung wurde die bereits erhältliche Mobile Feldküche MFK 2 als Referenz herangezogen. Das nun entstandene Konzept geht in seinen Einsatzmöglichkeiten jedoch weit darüber hinaus: Das xTP-Modul lässt sich ebenfalls als Sanitär–, Dusch–, Wasch–, Kommandozentralen–Plattform und etlichen weiteren Konfigurationen nutzen.
The idea behind the project is to create a multifunctional platform for various applications. The first concept developed was to combine the advantages of a container kitchen with those of a modular field kitchen. The existing MFK 2 mobile field kitchen served as a reference for the required interior fittings. However, the resulting concept goes far beyond that in terms of its possible applications:The xTP module can also be used as a platform for restrooms, showers, washrooms, command centers, and numerous other configurations.

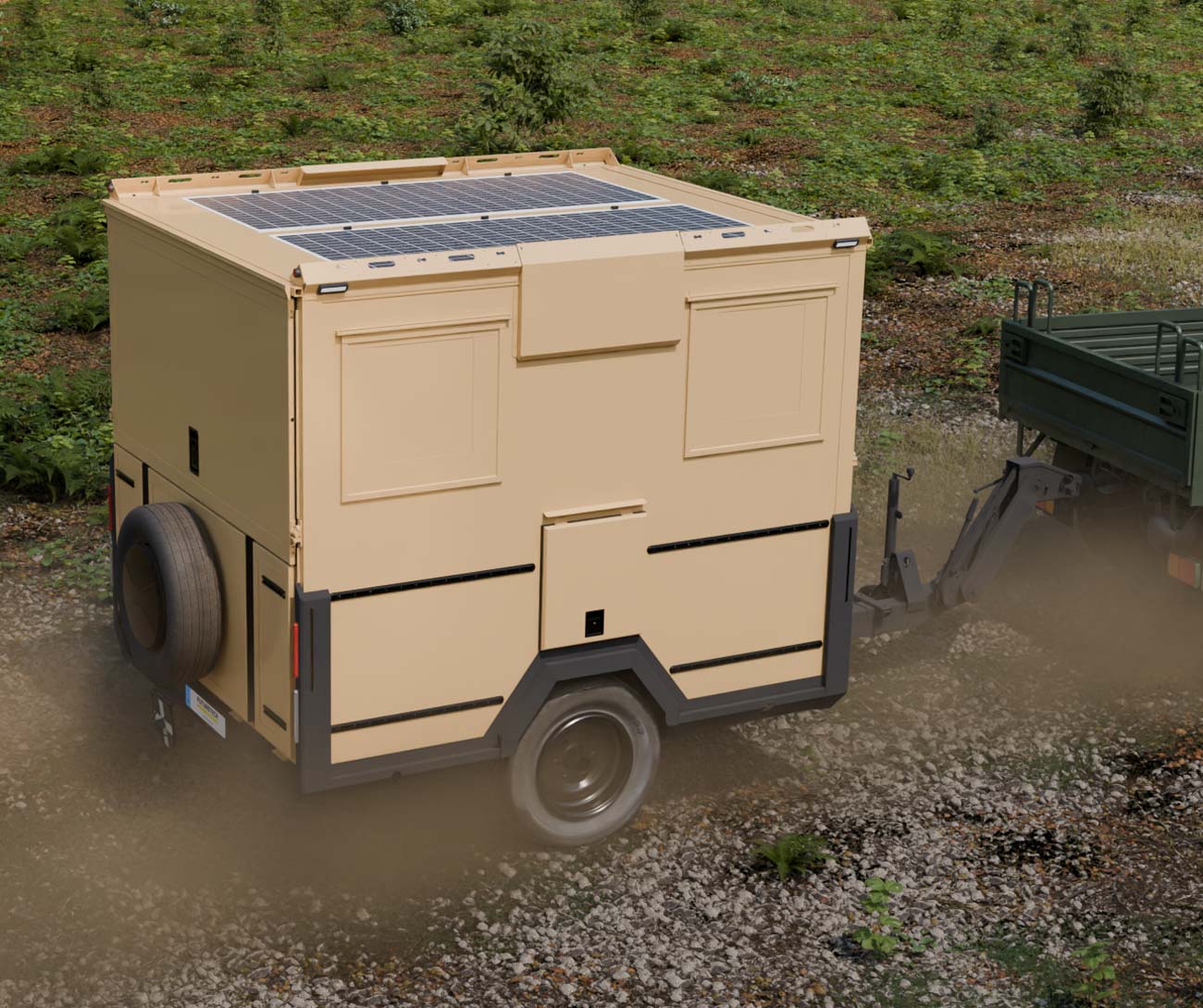

Um die Rahmenbedingungen für die formale und funktionale Umsetzung des xTP herauszufinden, wurden die bereits vorhandenen Module und Komponenten, in einem Mock Up überprüft. Dabei wurden die folgenden Ziele und Wünsche im  Arbeitsablauf besprochen und festgelegt:  Hervorragende Arbeits- und Hygienebedingungen, Schutz vor Überträgern und Witterungseinflüssen und gute Isolierung. Für Mobilität und Transport galten folgende Maßgaben: Taktische Flexibilität, schnelle Installation mit minimalem Auf- und Abbauaufwand, hohe Mobilität und kleine Zugfahrzeuge.
To determine the framework conditions for the formal and functional implementation of the xTP, the existing modules and components were tested in a mock-up. During this process, the following goals and requirements for the workflow were discussed and defined: excellent working and hygiene conditions, protection against vectors and weather conditions, and good insulation. The following requirements applied to mobility and transport: Tactical flexibility, rapid installation with minimal setup and takedown effort, high mobility, and small towing vehicles.

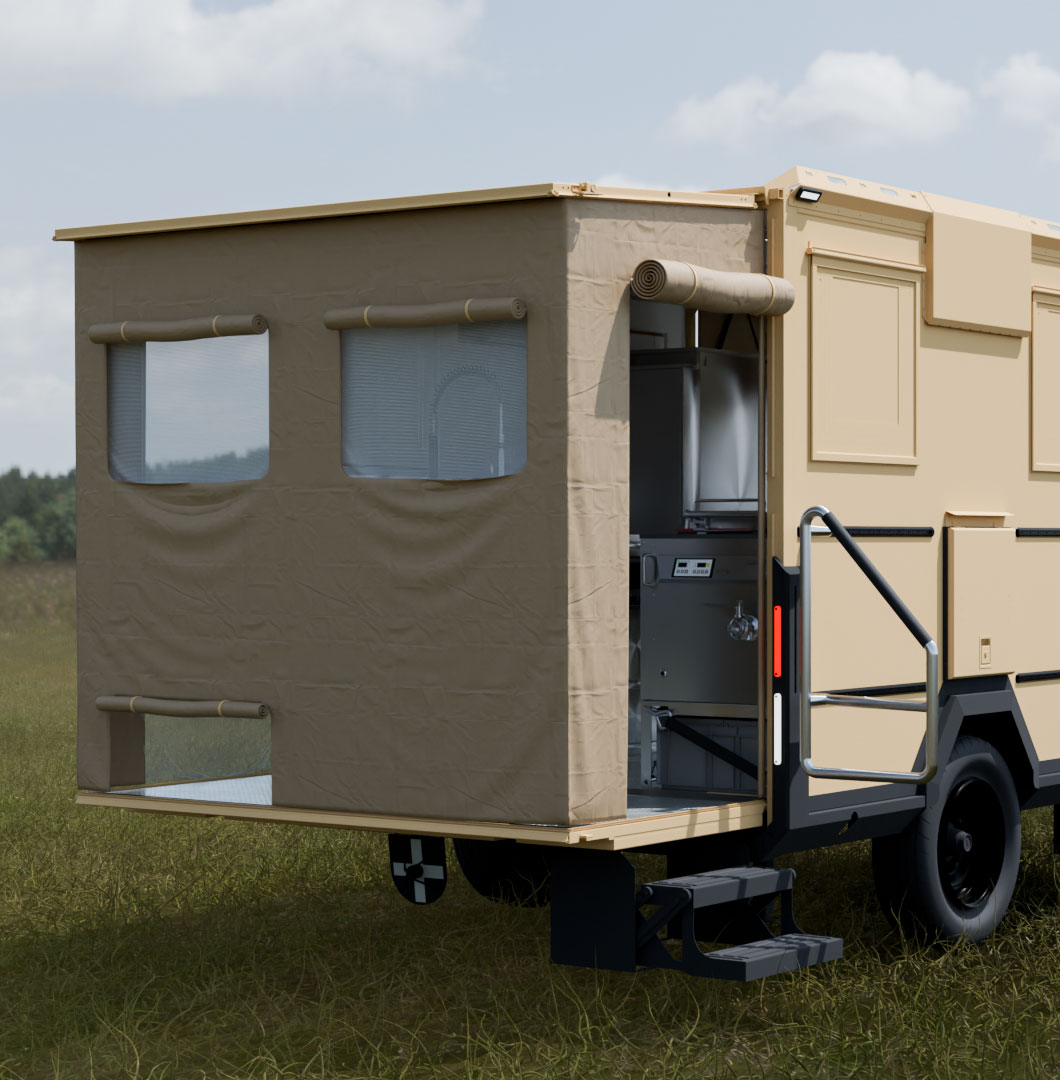

Um einen erweiterten, geschlossenen Arbeitsraum zu erhalten, wird ein Zeltstoff am Rand der geöffneten Klappen eingezogen. Dieser hat Öffnungen, über die man in den Trailer gelangt und die parallel die Be- und Entladung durch Gastronorm-Boxen ermöglichen.  Für eine erweiterte Arbeitsfläche, entwarfen wir eine Tischkonstruktion, die an den Airlinebeams befestigt werden kann. Die Tischplatte wird an dieser Konstruktion sehr einfach befestigt. Die Dimensionen des Tisches sind: L 2200 x W 300, ergonomische Höhe ca. 950 über dem Boden.
To create an expanded, enclosed workspace, a tent fabric is stretched across the edges of the open flaps. This fabric has openings that allow access to the trailer and, at the same time, enable loading and unloading using Gastronorm containers. To provide an extended work surface, we designed a table structure that can be attached to the airline beams. The tabletop attaches very easily to this structure. The table’s dimensions are: L 2200 x W 300, with an ergonomic height of approx. 950 above the floor.

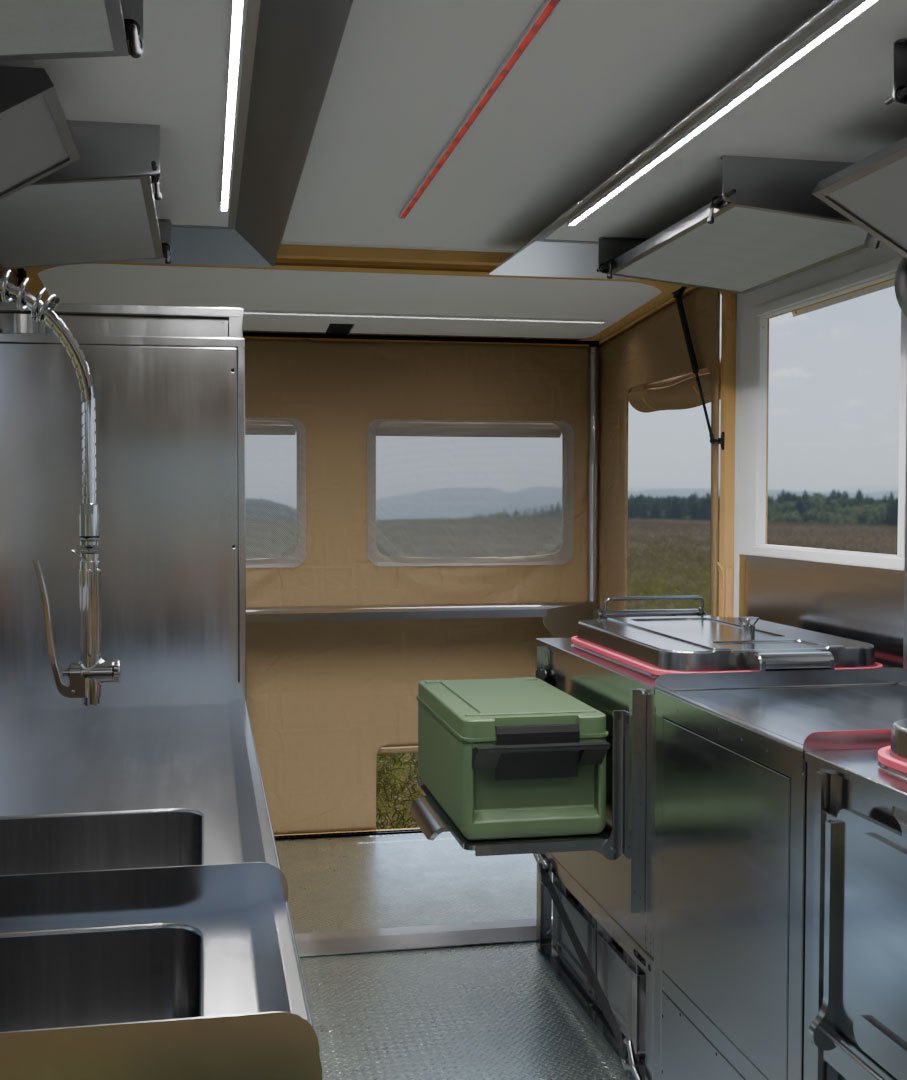

Das funktionale klappbare Tray wird in ein H-Profil geschoben, welches permanent am Modul montiert ist. Das Tray kann durch seinen Aufbau auch außerhalb des Trailers an den Airlineschienen angebracht werden. Die Grösse des Trays ist exakt auf die ausschliesslich verwendeten Gastronorm-Boxen ausgelegt. Es wurde beim Design besonders auf die nutzerorientierte Bedienung und Anwendung Wert gelegt, um einen guten, einfachen Arbeitsablauf im Trailer zu garantieren. Das Interface des Technical Module wurde mit Icons versehen, um ein schnelles, intuitives Ein- und Ausschalten des Lichts, der Wasserpumpe und der Belüftung zu ermöglichen.
The functional folding tray slides into an H-profile that is permanently mounted on the module. Thanks to its design, the tray can also be attached to the airline rails outside the trailer. The tray’s dimensions are precisely tailored to the Gastronorm boxes used exclusively with it. During the design process, particular emphasis was placed on user-friendly operation and application to ensure a smooth, efficient workflow inside the trailer. The Technical Module's interface features icons that allow for quick, intuitive control of the lights, water pump and aeration.
