KÄRCHER FUTURETECH
CBRN Montagesystem
Cage System
Als weltweit anerkannter Spezialist konzentriert sich Futuretech auf Technologie im Dienst von Friedenssicherung und Katastrophenschutz: CBRN Schutzsysteme, Wasserversorgungssysteme, Mobile Verpflegungssysteme und Feldlagersysteme. Wir wurden hinzugezogen als das Konzept für den Montagerahmen – inkl. der konstruktiven Lösung – bereits vorlag. Das Konzept sieht einen leichten Aluminium-Montagerahmen vor, der in Aussenabmessungen Rastermassen folgt, die sich aus der Montage 21-Zoll-Normcontainer-Paletten ergeben. Die Innenabmessungen berücksichtigten die Freiheit möglichst viele unterschiedliche Module aufnehmen und montieren zu können. Drei Punkte sind bei unserem Design entscheidend:
1. Die Markanz im Sinne eines Corporate Designs und optische Präsenz durch bewusst kräftige Ausformung der Profile.

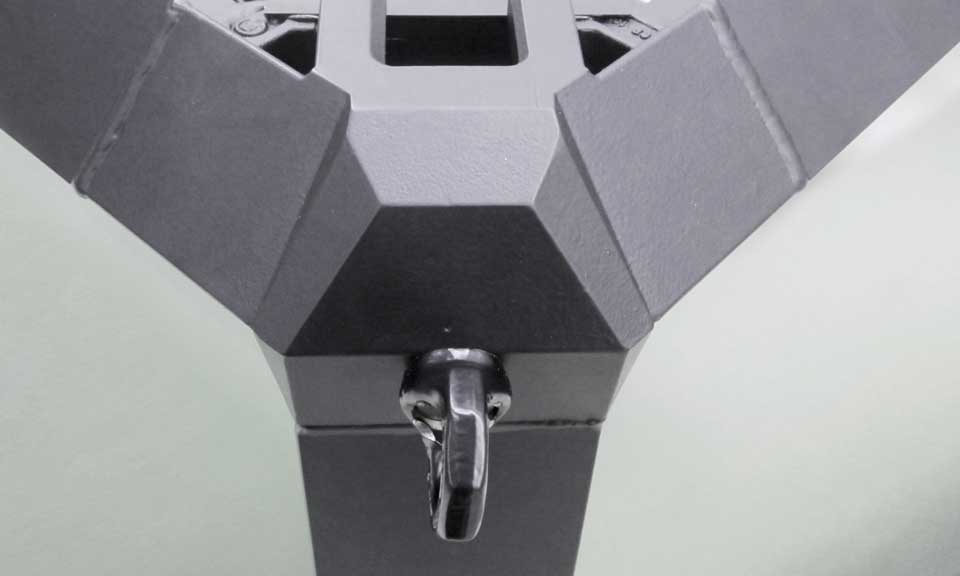

2. Der resultierende Dreiecksquerschnitt ermöglichte eine spezielle Knoten- und damit Verbindungsausbildung und ermöglicht Lösungen für die Verbesserung des Kundennutzens (Umfeldbeleuchtung, Zurrhaken, …) ohne das Lichtraumprofil zu verletzen.
3. Das von uns vorgeschlagene Verbindungsprinzip (Spannschloss/Zurrsystem) stellte eine deutliche Vereinfachung und Montageerleichterung gegenüber der bestehenden Twistlock-Lösung dar.

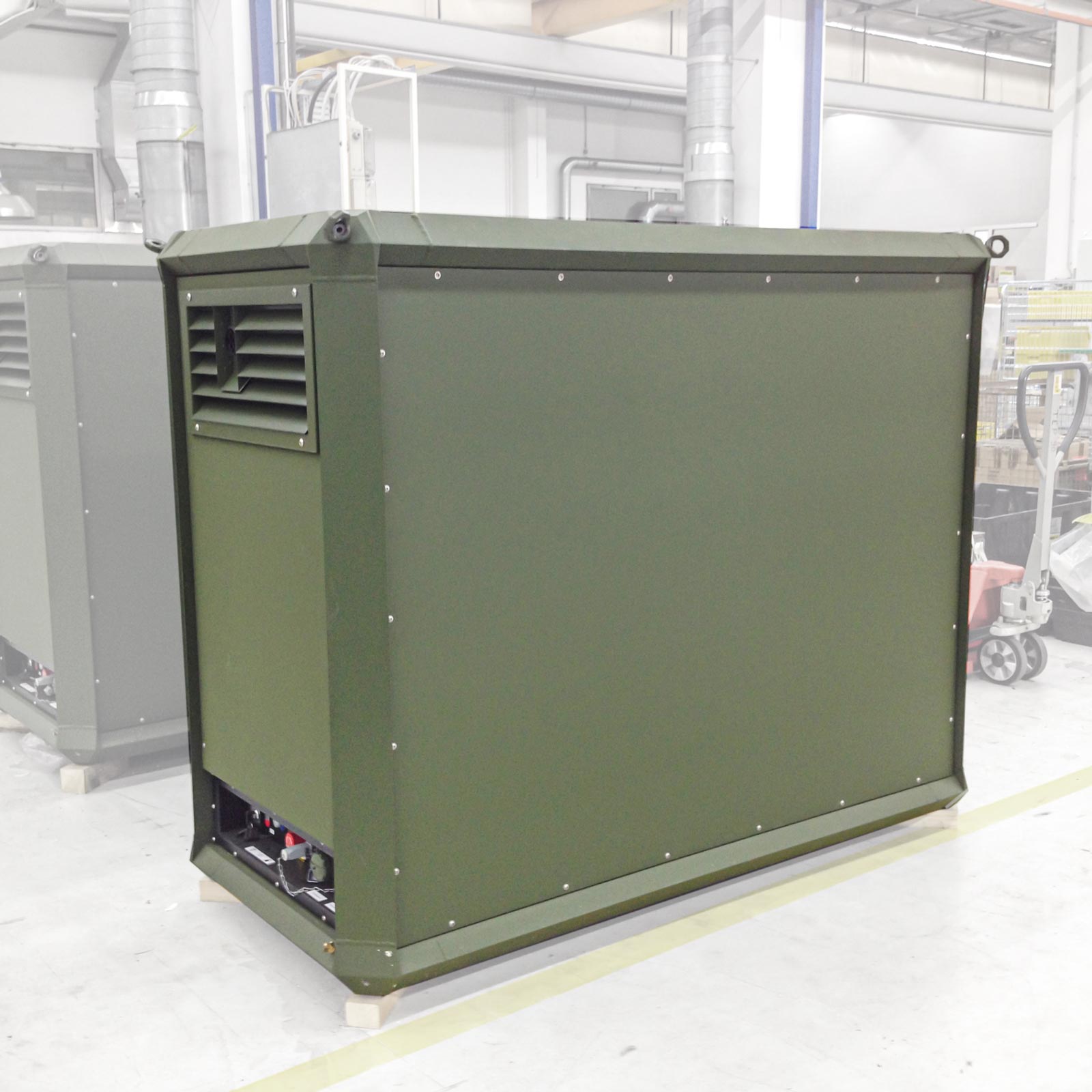

Der einzelne Container kann mit unterschiedlichen Funktionen ausgestattet werden. Auch sind durch die Rahmenstatik auf Kundenwunsch anpassbare Öffnungen möglich.

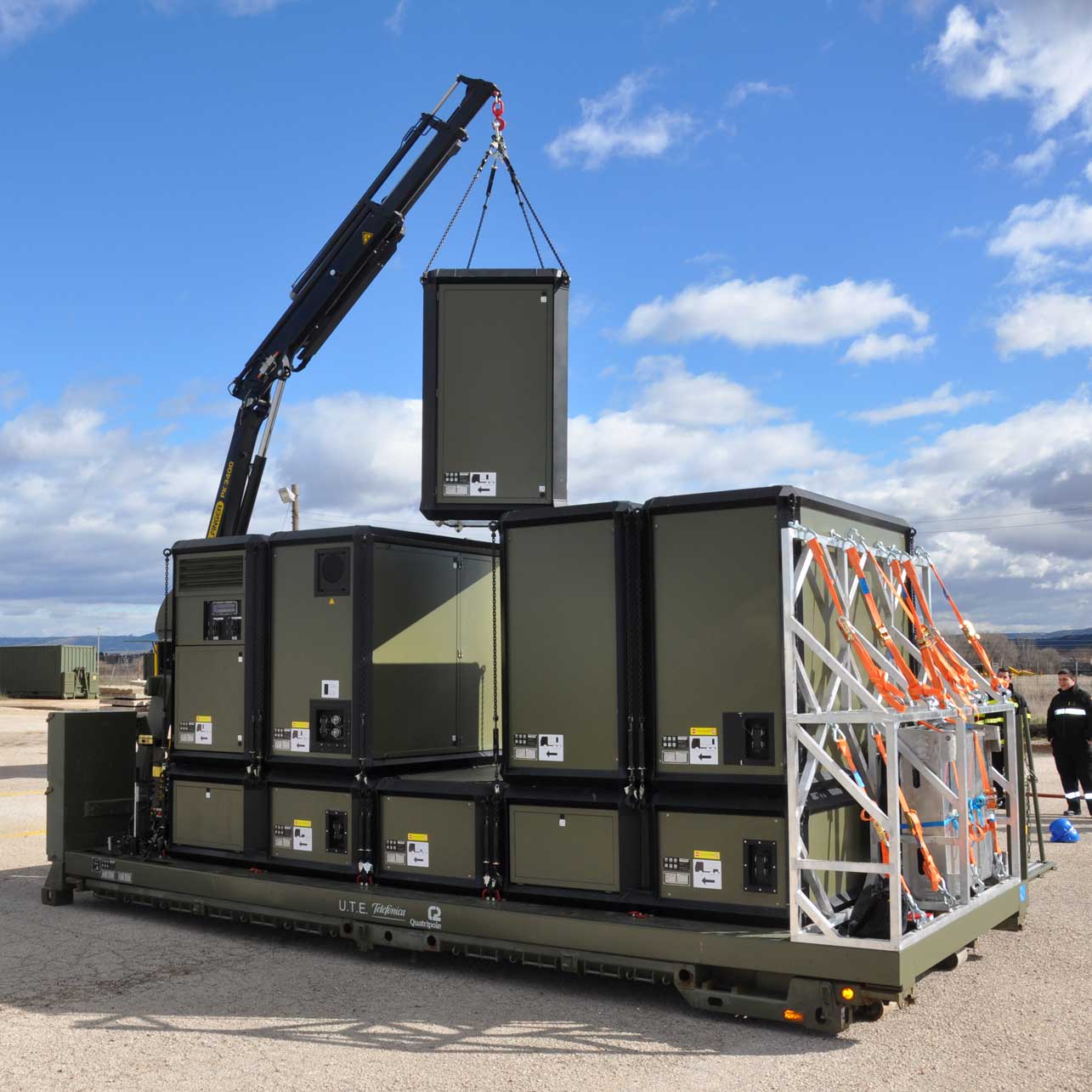

Verladen und Verzurren von Containereinheiten unterschiedlicher Größe auf einer Standard-Plattform.
